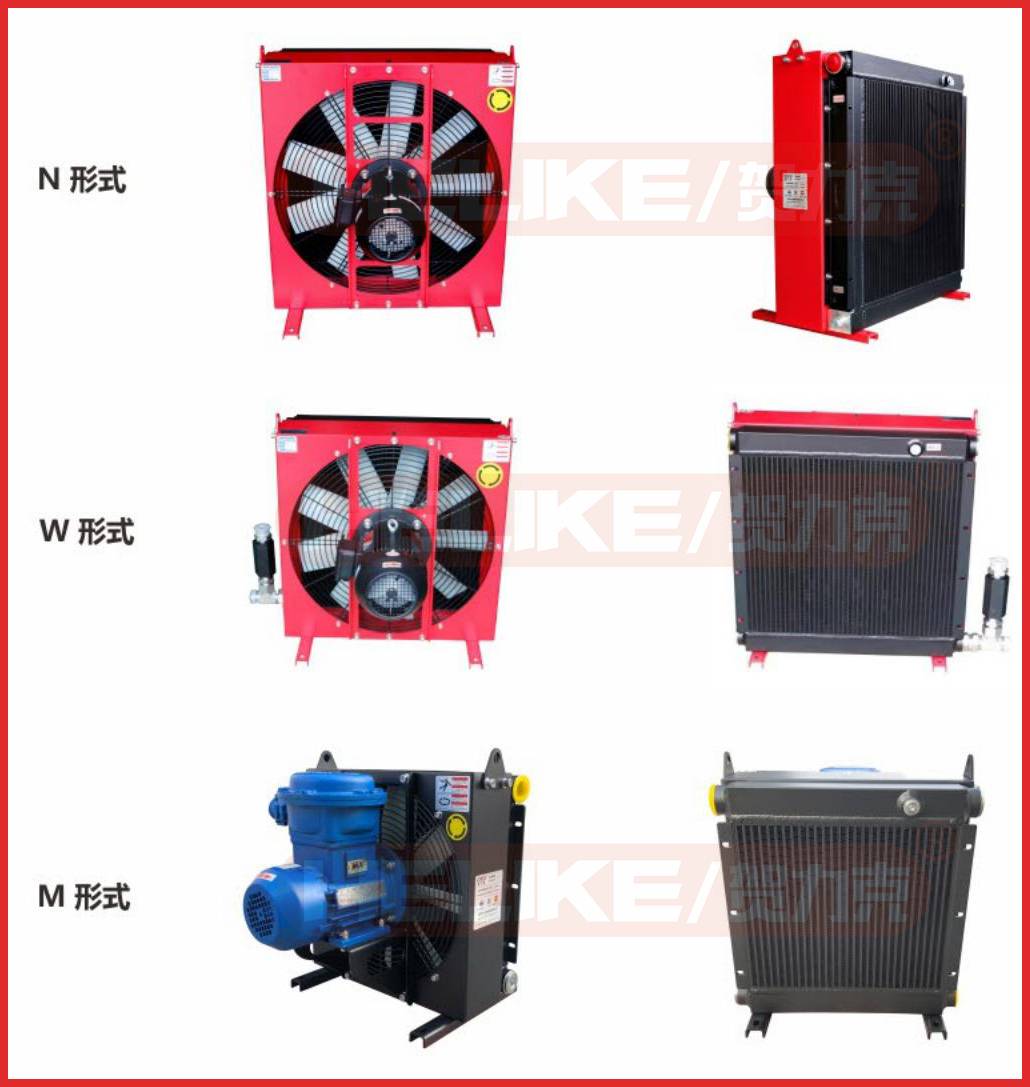

N形式：内置旁通阀，当散热片内部压力过大内置压力阀开启；压力可以从散热片内通道释放，在需要压力旁通阀时，无需在外接回油管路；方便实用。W形式：外置压力旁通阀，比起N形式好处是：同规格的散热片没有了内泄通道，就相应的增加了导热翅片的数量；从而增加了翅片散热面积。同时采用外置压力旁通阀泄压效果也比内泄形式效果更佳。注意：使用外置旁通阀时，需要多接一条管路连接回油箱。M形式：无旁通阀，同规格的散热片没有了内泄通道，就相应的增加了导热翅片的数量；从而增加了翅片散热面积。无外置阀也不需要多接一条管路连接回油箱，但是需要确定进入冷却器的介质为低压力无脉冲压力！特别适用于独立循环使用。
